  • Uso

    Revestimientos exteriores E INTERIORES
  • Aplicaciones

    Corporativas, culturales, educacionales, institucionales, comerciales, hoteleras, residenciales, hospitalarias, en fachadas
  • Características

    Revestimientos para fachadas ventiladas, control solar, metálico
  • Formato

    Paneles modulares

1 Objeto BIM

Al descargar cualquier archivo, aceptas los términos de uso, políticas de privacidad y la entrega de tu información a la empresa de la cual descargas catálogos y archivos.

2 Archivos complementarios

Al descargar cualquier archivo, aceptas los términos de uso, políticas de privacidad y la entrega de tu información a la empresa de la cual descargas catálogos y archivos.
Este producto ha sido guardado en tu carpeta: Mis productos descargados

Solicitar más información / Cotizar

Debes ingresar un nombre valido
Debes escribir un formato de correo valido
Debes ingresar un teléfono valido
Tu mensaje debe tener al menos 10 caracteres
Al solicitar esta cotización, estás de acuerdo con nuestros Términos y condiciones y Política de Privacidad.

Más sobre este producto

Hunter Douglas presenta sus revestimientos para fachadas Tile y Quadroclad.

1. Revestimiento Tile

Revestimiento Tile

El Revestimiento Tile es una solución de revestimiento exterior e interior, compuesto por un sistema de anclajes, perfiles de nivelación y bandejas de modulaciones variables de un composit metálico de dos caras lisas unidas por unas celdillas estructurales de aluminio.

El revestimiento además de opaco, presenta las alternativas perforada y curvo, presentando así múltiples posibilidades.

Características

  • El revestimiento Tile de Hunter Douglas es una solución de revestimiento exterior e interior, compuesto por un sistema de anclajes, perfiles de nivelación y bandejas de modulaciones variables de un composit metálico de dos caras lisas unidas por unas celdillas estructurales de aluminio (Honeycomb).
  • Debido a la composición de esta bandeja, la resistencia mecánica y planimetría obtenida es óptima y en condiciones de temperaturas elevadas, la dilatación es igual en ambas caras, lo que evita deformaciones, manteniendo su geometría y perfecta planitud.
  • Este producto es ideal para aplicaciones como revestimiento interior o exterior de fachadas, revestimiento de pilares y adicionalmente puede ser utilizado como cielo.

Tipos

  • Revestimiento Tile Perforado - Este revestimiento, apto para aplicaciones interiores, proporciona el atractivo propio de una superficie perforada, manteniendo la excelente planimetría del producto.
  • Revestimiento Tile Curvo - El revestimiento Tile es factible de utilizar en aplicaciones curvas y contracurvas desde radios amplios, hasta muy pequeños, como por ejemplo para su uso en revestimiento de pilares.

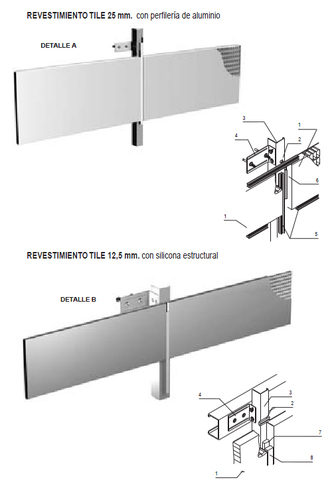

Montaje
Revestimiento Tile 25 mm. y 12,5 mm.

  1. Bandeja revestimiento Tile de 25 mm. ó 12,5 mm.
  2. Clip de fijación en Aluminio
  3. Perfil Mullion: Perfil formado fabricado en aluzinc de 1,5 mm. por 5mts. de largo. Corresponde al perfil estructural del sistema.
  4. Anclaje: Elemento fabricado en Aluzinc de 1,2 mm. de espesor para fijar el sistema a la estructura de apoyo (metálica u hormigón).
  5. Perfil Cantería Aluminio: Perfil cantería para revestimiento Tile de 25 mm., fabricado en aluminio extruído. Se fabrica en 3 colores: aluminio anodizado mate, aluminio anodizado negro y anodizado natural. El largo estándar es de 6 mts.
  6. Burlete: Fabricado en EPDM de color negro. Este burlete se coloca en el perfil de aluminio extruído y sirve para dar estanqueidad a la cantería entre bandejas.
  7. Cordón respaldo en polietileno reticulado (cantería con silicona estructural): Perfil de 10 mm. de diámetro, que actúa como respaldo para el sello final en el caso de las canterías sin terminación de aluminio.
  8. Sello estructural: Sello de silicona estructural, del tipo Spectrum 2 de Tremco. En colores negro, gris y blanco.



Fachadas Ventiladas

El revestimiento Tile de Hunter Douglas con cantería abierta, es un sistema constructivo basado en la tecnología “Rainscreen”. Las canterías verticales del revestimiento permiten drenar aguas lluvia y la condensación producida por detrás de la superficie del revestimiento, por diferencias de presión, proporcionando las siguientes ventajas:

  • Asegura la estanqueidad del edificio.
  • Facilita la evaporación de agua del interior del edificio y lo que ingresa del exterior.
  • No existen problemas de dilatación de materiales al tener las juntas o canterías abiertas.
  • Aislación térmica y acústica (materiales y cámara de aire).
  • El espacio intermedio se puede utilizar para alojar ductos de distintas instalaciones (eléctricas, sanitarias, hidráulicas, etc.).
  • Fácil acceso a estas instalaciones.
  • Facilita la mantención de la fachada.

2. Revestimiento Quadroclad

Revestimiento Quadroclad

Quadroclad es un revestimiento de Hunter Douglas para fachadas ventiladas, formada por paneles compuestos por un fleje de aluminio en el exterior y un alma de honey comb de aluminio en su interior. Las instalación genera una cantería de 10 mm entre ellos.

Especificaciones técnicas

  • Material: Aluminio
  • Espesor: 0,5mm chapa interior y 0,7 mm chapa exterior
  • Colores: Más de 100 colores estándar y especiales a pedido
  • Uso: Revestimiento exterior e interior
  • Terminación: Lisa
  • Largos: Largo máximo 4,0 mts a eje

* : Para revestimientos Quadroclad en aluminio con terminación especial el ancho máximo a la cara es de 1000 mm.

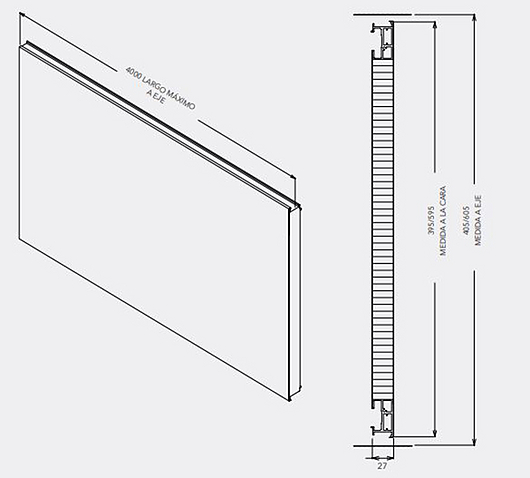

Panel

undefined

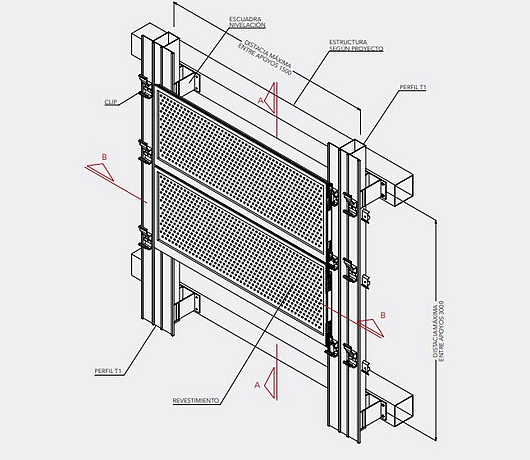

Instalación

undefined
